Навесные комплектующие транспортеров
Эскиз скребка РКР-6.19220
Наименование |
Применение на полотне |
Кол-во звеньев на полотно |
Скребок БМД-6.52690 |
БМД-6.52670 |
10 |
Скребок БМД-6.54130 |
БМД-6.54110 |
10 |
Скребок БМД-6.71220 |
БМД-6.71210 |
12 |
Скребок РКР-6.19220 |
РКР-19160, СПС-4,2.18520, КС-6Б.26210 |
24 |
Соединительное звено для полотен СТП-401-801 |
Соединение полотен транспортеров |
- |
Скребок РКР-6.19220 |

 |
 |
Скребок РКР-6.19220-01 |

 |
 |
Скребок БМД-6.52690 |

 |
 |
Скребок БМД-6.71220 |

 |
 |
Скребок БМД-6.54130 |

 |
 |
Эскиз соединительного звена СТП-401-801

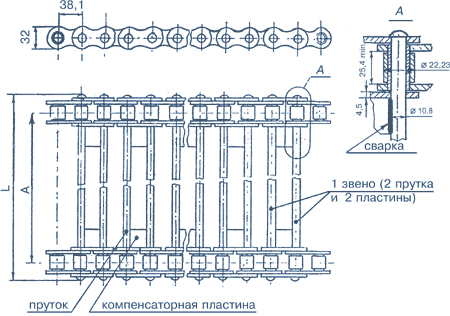

Полотна транспортеров без скребков
Звенья полотен изготавливаются из калиброванного прутка ст.35 /10,8 mm с гнутым компенсатором.
Сварка звена производится на автоматической линии Патона с последующим отпуском мест сварки.
Сборка и раскатка полотен производится на автоматической линии согласно СТП 304.9.30-97.
Наименование |
Применение |
Кол-во звеньев |
L, мм |
A, мм |
Кол-во полотен на 1 компл. |
БМД-6.52670 |
Ботвоуборочная машина БМ-6Б производства ОАО "Тернопольский комбайновый завод" |
38 |
953 |
900 |
2 |
БМД-6.54110, горизонтальное |
50 |
753 |
700 |
1 |
БМД-6.71210, выгрузное |
47 |
753 |
700 |
1 |
РКР-6.19160, выгрузное |
Корнеуборочная машина МКК-6, РКС-6 производства КП "Днепропетровский комбайновый завод" |
114 |
953 |
900 |
1 |
МКК-6.06040, продольное |
53 |
1 |
МКК-6.0702, поперечное |
34 |
1 |
СПС-4,2-18520, выгрузное |
Свеклопогрузчик - очиститель СПС-4,2 производства КП "Днепропетровский комбайновый завод" |
115 |
953 |
900 |
1 |
СТП-304.9.30-08, продольное |
64 |
1 |
КС-6Б.26210, выгрузное |
Свеклоуборочная самоходная машина КС-6Б производства ОАО "Тернопольский комбайновый завод" |
113 |
953 |
900 |
1 |
КС-6Б.26320, продольное |
23 |
1 |
|
